מערכת גינון ערפל: המדריך המלא לעיצוב ערפל מלאכותי עבור גנים, אתרי נופש וחללים ציבוריים
עיון בהנדסה ועיצוב של Nebufly
מערכת גינון ערפל הופכת מים רגילים לאלמנט עיצובי חי - שכבה רכה וסחפת של ערפל שמשפרת גנים, אתרי נופש, כיכרות ופארקים על קו המים עם אווירה ועומק חושי. מערכת ערפל מתוכננת היטב-מהונדסת עם-משאבות לחץ גבוה וחירי דיוק, עושה הרבה יותר מאשר ליצור דרמה ויזואלית: היא מקררת את האוויר, מעלה לחות, משקיעה אבק באוויר ומקימה זהות ייחודית לכל יעד חיצוני.מדריך זה מסביר כיצד פועלות מערכות גינון ערפל, היכן הן משמשות, כיצד לשלב אותן בעיצוב נוף, ומה לחפש אצל שותף ייצור.
מהי מערכת גינון ערפל?
מערכת גינון ערפל היא מתקן פיצול מים בלחץ גבוה- שהונדס במיוחד עבור עיצוב נוף חיצוני. מים מטוהרים מופעלים בלחץ ל-50-120 ק"ג/סמ"ר (בערך. 700-1700 psi) ונאלצים באמצעות חרירי-מהונדסים - בדייקנות -, בדרך כלל חרירי סיכות -שמפרקים את הזרם למיקרו- בקוטר של מיקרו-- בקטרים. טיפות בטווח גדלים זה לעולם לא נופלות כטיפות גלויות. במקום זאת, הם נסחפים וצפים כערפל דק וטבעי-למראה, מתאדים בהדרגה ומצננים את האוויר שמסביב כפי שהם עושים.
שלא כמו מזרקה או ממטרה, מערכת גינון ערפל נתפסת כיצירת אמנות נוף. הוא יכול לשמש כחלק מרכזי עצמאי - "ענן" מתגלגל העולה מדשאה או חצר - או לעבוד בהרמוניה עם תצורות סלע, בריכות, מפלים, שתילה ותאורה כדי ליצור קומפוזיציה אטמוספרית שכבתית.
מדוע אדריכלי נוף ובעלי נכסים בוחרים במערכות גינון ערפל
1. השפעה חזותית ואטמוספרית
מערכת ערפל שתוכננה כהלכה מייצרת ערפל רך וסחף הנקרא כערפל טבעי ולא כריסוס מכני. בשילוב עם תאורה מעלה, הוא יכול לזהור ברכות בשעת בין ערביים; בשילוב עם סלעים, בריכות או מפלים, זה מעורר את נוף ההרים הערפילי שנמצא באסתטיקת הגן הקלאסית. ההשפעה היא באותה מידה בחצר נופש של חמישה-כוכבים, כיכר קמעונאית עם נושא או פארק ביצות ציבורי.
2. קירור חיצוני
כשהטיפות המיקרו-מתאדות, הן סופגות חום מהאוויר שמסביב - תהליך המכונה קירור באידוי. מערכת גינון ערפל יכולה להוריד את טמפרטורת הסביבה באזור ישיבה חיצוני פתוח, שביל או כיכר בכמה מעלות תוך דקות, ולהרחיב את השימוש הנוח בחללים חיצוניים במהלך החודשים החמים ביותר.
3. שיפור הלחות
באקלים יבש או בעונות חימום בחורף, המערכת מעלה לחות מקומית סביב ערוגות שתילה ומדשאות, תומכת בצמחייה בריאה יותר ועמידה יותר ללא בריחת-השקיית יתר הקשורים להשקיה קונבנציונלית.
4. דיכוי אבק וחלקיקים
טיפות ערפל עדינות נקשרות עם אבק הנישא באוויר וחלקיקים, וגורמות להן לשקוע במקום להמשיך להסתובב. זה הופך את גינון הערפל ליתרון משני מעשי עבור פארקים, פיתוחים עירוניים וכל אתר שבו איכות האוויר חשובה לצד האסתטיקה.
5. צריכת מים נמוכה, השפעה חזותית גבוהה
מכיוון שהמים מפורקים במקום מרוססים בתפזורת, מערכת ערפל מספקת טביעת רגל חזותית משמעותית מנפח מים קטן יחסית - יתרון יעילות משמעותי על פני מזרקות מסורתיות או מתזים{1}}.
היכן משתמשים במערכות גינון ערפל
שפר את נוף הוילה שלך עם מערכת ערפל מקררת
מערכות הערפול באטרקציות נופיות

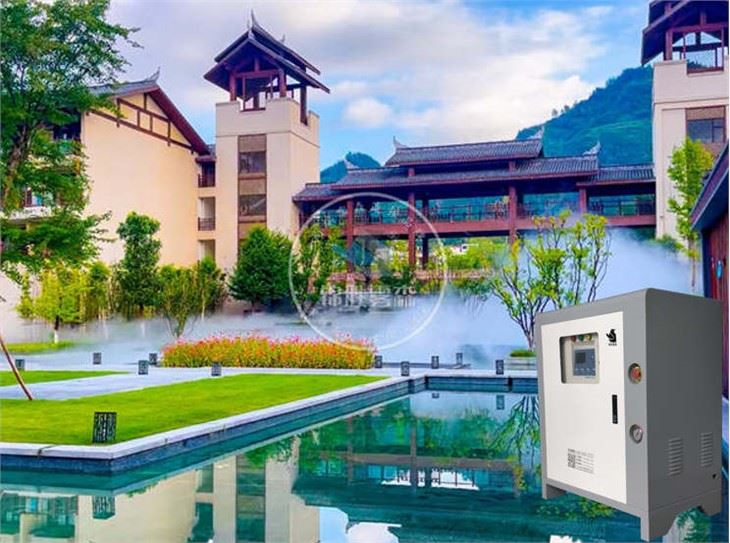

מערכות ערפול לנוף של מלון
ערפל מלאכותי בשיפור נופי האגם
מערכת ערפול נוף בחצר האחורית
מערכת ערפול נוף יצירתית
מערכת ערפל לעיצוב נוף
פטיו מרענן עם מערכת ערפל
שפר את נוחות האוכל בחוץ עם מערכת ערפל
צור נווה מדבר טבעי עם מערכות ערפול
שינוי גנים עם ערפל מלאכותי
כיצד ערפל מגדיר מחדש את המזרקות
- גנים בוטניים, פארקים ציבוריים ופארקי ביצות- מאפייני ערפל בולטים לאורך שבילי הליכה ואגם
- חצרות נופש ובתי מלון, מכוני ספא וטרקלינים לצד הבריכה- קירור ואווירה עבור חללים חיצוניים לאורחים
- אטרקציות ופארקי שעשועים בנושא- אפקטי "ארץ אגדות" סוחפים סביב סלעים, גשרים וביתנים
- רחבות מסחריות, מרכזי קניות וכניסות לבניינים- מאפיינים ייחודיים שמושכים תנועה רגלית
- יישובי מגורים וגינות וילות- אווירה מעודנת וטבעית סביב חצרות ושבילי גן
- מסעדות בחוץ וברים על הגג- סביבות אוכל נוחות וצוננות בחודשים חמים
- גני חיות, אטרקציות תרבותיות ויעדי סיור-ליליים- בשילוב עם תאורה למחזה ערב
סוגי אפקטי גינון ערפל
ניתן להגדיר מערכת ערפל בודדת כדי לייצר כמה אפקטים ויזואליים מובהקים, לרוב משולבים בתוך פרויקט אחד:
| סוג אפקט | תֵאוּר |
|---|---|
| וילון ערפל | קיר מתמשך של ערפל סחף המשתרע על שטח פתוח - אידיאלי למסגרת כניסה לגינה או חלוקת אזורים חיצוניים ללא מחסומים פיזיים. |
| אפקט תותח ענן/ערפל | פלט ערפל צפוף יותר, -גבוהה יותר, היוצר ענן תאטרלי מודגש - המתאים היטב לכיכרות גדולות, פארקי שעשועים וציוני דרך צילום. |
| וילון גשם | אפקט מים נופל עדין- המופק על ידי חרירים מכוילים היטב - המשמשים לריכוך קווים ארכיטקטוניים קשים ולהוסיף איכות רומנטית ושלווה לחצרות ולשבילים. |
| ערפל מפל | חרירים הממוקמים סביב מפל קיים מעצימים את הנוכחות החזותית שלו, ומוסיפות נפח ודרמה מבלי לשנות את זרימת המים עצמה. |
| בריכה ואגם ערפל | ערפל נמוך- שנוצר על פני השטח של בריכה או אגם יוצר נוף מסתורי ומרובד - בולט במיוחד בתאורת בוקר מוקדמת או ערב. |
| עץ ושתילה ערפל | חרירים הממוקמים בתוך חופות עצים או ערוגות שתילה שומרות על העלווה קרירה ולחות תוך שהיא מייצרת אפקט ערפל- של יער המסנן דרך ענפים ועלים. |
כיצד פועלת מערכת גינון ערפל
כל מערכת גינון ערפל Nebufly בנויה סביב ארבעה מרכיבי ליבה:
| רְכִיב | פוּנקצִיָה |
|---|---|
| יחידת משאבת-לחץ גבוה | מלחיץ מים מסוננים ל-50-120 ק"ג/סמ"ר, בגודל לפי מספר החרירים וצפיפות הערפל הרצויה |
| חרירי דיוק | חרירי סיכות קרמיקה או אודם- המפרסות מים לטיפות של 1-10 מיקרון |
| סינון וטיפול במים | מגן על חרירים מהצטברות מינרלים ומבטיח פעולה עקבית וללא סתימות |
| מערכת בקרה | טיימרים וחיישנים ניתנים לתכנות המווסתים את משך הערפול, המרווח והעוצמה לפי שעה ביום, טמפרטורה או לוח זמנים של אירועים |
מכיוון שגודל הטיפות קובע אם הפלט ייקרא כערפל או מרגיש כמו גשם, בחירת הזרבובית ולחץ המשאבה הם שתי ההחלטות ההנדסיות החשובות ביותר בכל תכנון מערכת גינון ערפל.
תכנון בן 6 שלבים: מאפס למבצע
מדריך לפרויקט ערפול נוף / ערפל
שלב 1: תכנון אתר ועיצוב מסלול (8-12 חודשים קדימה)
אל תתחיל עם בחירת ציוד. התחל עם העיצוב חוויה מרחבית של מערכת הערפל.
בתוכנית האתר שלך, סמן את אזורי המפתח הבאים:
- אזור כניסה (אזור רושם ראשוני): קובע את אפקט הערפל הראשוני (וילון ערפל / שער ערפל קבלת פנים)
- מסלולי מחזור ראשיים: קבע את מרווח הזרבובית ואחידות הכיסוי הכוללת
- נקודות שהייה וצילום: מתאים לווילונות ערפל או אזורי קירור מקומיים
- אזורי שילוב טבעיים (עצים, אגמים, מבנים): אידיאלי למיזוג ערפל בנוף
- אזורים חשופים-לרוח: דורש עיצוב נגד-סחף והתאמת כיוון
סולם פריסה מומלץ:
אתרים קטנים עד בינוניים: לולאה של 200–800 מטר
פארקים גדולים / גנים בוטניים: לולאה של 800 מ'-2 ק"מ
הנחיה מעשית:
חווית הליכה אופטימלית:15-40 דקות לכל לולאה
מערכות ערפל מתפקדות בצורה הטובה ביותר עםקירור מבוזר ולא ריסוס מרוכז
שלב 2: עיצוב נושא וחוויה (6-10 חודשים קדימה)
פרויקט ערפול מוצלח הוא לא רק קירור-הואמערכת סביבה אטמוספרית.
נושאים אופייניים כוללים:
▍"גן ערפל הגשם"
▍"חוויית מסדרון ענן"
▍"נוף אואזיס מגניב"
▍"ערפל לילה וגן פיוז'ן אור"
הנושא מגדיר:
- צפיפות ותדירות הערפל
- יעד לגודל טיפה (בדרך כלל 1-10 מיקרון לערפל קירור)
- האם כלולה שילוב תאורה (אינטראקציה RGB + ערפל)
- אסטרטגיית אזורים והיגיון בקרה
שלב 3: תכנון תקציב (6-8 חודשים קדימה)
מערכת ערפול נופית אופיינית בקנה מידה בינוני (200–500 נקודות ערפול / מסלול של 300–800 מטר):
| פָּרִיט | לַחֲלוֹק | עלות משוערת (דולר ארה"ב) |
|---|---|---|
| מערכת משאבת-בלחץ גבוה | 25–35% | $5,000 – $25,000 |
| חרירים ומערכת צנרת | 15–25% | $3,000 – $15,000 |
| מערכת בקרה (תזמון / יעוד) | 10–15% | $2,000 – $10,000 |
| עבודת התקנה | 15–20% | $3,000 – $12,000 |
| מערכת סינון מים | 5–10% | $1,000 – $5,000 |
| חשמל וחיווט | 5–10% | $1,000 – $6,000 |
| לוגיסטיקה וחלקי חילוף | 5–10% | $1,000 – $5,000 |
טווח פרויקט כולל:
מערכת נוף קטנה:$8,000 – $20,000
התקנת פארק בינוני:$20,000 – $60,000
מערכת מסחרית/בוטנית גדולה:$60,000 – $120,000
שלב 4: ייצור ולוגיסטיקה (4-6 חודשים קדימה)
ציר זמן אספקה אופייני למערכות ערפול:
- ייצור סטנדרטי:10-20 ימים
- מערכות ייעוד/בקרה מותאמות אישית:20-35 ימים
- הובלה ימית (סין → אמריקה):25-40 ימים
- שחרור ממכס ומשלוח פנים הארץ:5-10 ימים
המלצות הנדסיות:
לְהִשְׁתַמֵשׁעיצוב החלקת משאבה מודולריתלהובלה ותחזוקה קלים יותר
הרכיבו מראש-חלקי צינור כדי להפחית-את התקנת האתר ב-30-50%
סמן חרירי לפי אזורים להפעלה ופתרון תקלות מהירים יותר
שלב 5: התקנה והפעלה (2-4 שבועות קדימה)
מטרת ההתקנה היא לא רק הרכבה, אלא השגהביצועי ערפל אחידים על פני אזורים.
הבדיקות הנדרשות כוללות:
- בדיקת יציבות לחץ (אימות מערכת 20-70 בר בהתאם לתצורה)
- בדיקת אחידות ערפל (איזון כיסוי בכל האזורים)
- כיול זווית הזרבובית (בדרך כלל 15-75 מעלות תלוי בפריסה)
- אימות סינון מים (כדי למנוע סתימה)
- בדיקת תגובת אזורים (דיוק מערכת בקרה ובדיקת עיכוב)
אמת מידה מעשי:
מערכת חרירי 300-500:3–7 טכנאים / 5–10 ימים
מערכות בקנה מידה גדול-:מחזור הפעלה טיפוסי של 10-14 ימים
שלב 6: תפעול ותחזוקה (במהלך עונת המבצע)
הליבה של פעולת מערכת הערפל היאמניעת סתימה, ייצוב לחץ ושמירה על עקביות אזורים.
בעיות נפוצות:
- סתימת זרבובית (זיהומי מים או אבנית מינרלים)
- תנודת לחץ (בלאי משאבה או רוויה של מסנן)
- פיזור ערפל לא אחיד (סחיפה או חסימה של זרבובית)
- סיכון למזג אוויר קר (נדרשת הגנה מפני הקפאה באזורי-טמפרטורות נמוכות)
שגרת תחזוקה מומלצת:
- בדיקה ויזואלית יומית של אזורי ערפל
- תחזוקת זרבובית:ניקיון ובדיקה חודשית
- החלפת אלמנט מסנן:כל 3 חודשים
- טיפול רבעוני במערכת משאבות (אטמים, כיול לחץ, שימון)
תובנה הנדסית מפתח
מערכת ערפול היא לא רק חומרה-היא אמערכת בקרה הידראולית + סביבתית.
ביצועי המערכת תלויים ביציבות הלחץ, בתכנון אזורי השטח ובהתאמה לסביבה-לא רק בכמות הזרבובית.
יתרונות מערכת גינון ערפל Nebufly
Nebufly Environmental Protection Technology Co., Ltd. מתכננת ומייצרת מערכות גינון ערפל שלמות עבור גנים, אתרי נופש, פארקים עירוניים ופיתוחים מסחריים ברחבי העולם - מתוכננות הן להשפעה חזותית והן לאמינות-לטווח ארוך.
- ייצור מערכות-מלא:יחידות משאבת-גבוהות, חרירי סיכות קרמיקה/אודם-, סינון ובקרות ניתנות לתכנות כמערכת משולבת אחת
- רכיבי ליבהמקורו באמצעות שותפויות-ארוכות טווח עם סימנס, שניידר, AR Pump, ABB ו-CHINT
- מוסמך ISO 9001, ISO 14001 ו-ISO 45001ייצור, עם ציוד מוסמך CE- ליצוא בינלאומי
- מבוסס במחוז וונג'יאנג, צ'נגדו, סין- מייצרת מערכות ערפל וערפל מאז 2013
- עיצוב מותאם אישיתלצפיפות ערפל, פריסת חרירים ולוחות זמנים בקרה המותאמים לכל נוף ואקלים
- ייצא-תיעוד מוכןותמיכה טכנית עבור אדריכלי נוף בינלאומיים, קבלנים ומפיצים
תיאור מקרה
יישם בהצלחה מספר רב של פרויקטים של ערפול נוף ברחבי גנים בוטניים, אתרי נופש ופארקים מסחריים, תוך מתן קירור יעיל וחוויות סביבתיות סוחפות.
רכיבים ותכונות מפתח של מערכות ערפול בלחץ גבוה-
הישאר קריר בחוץ: המדריך שלך למערכות ערפול לפטיו
התפקיד החיוני של טיפול במים במערכות ערפול בלחץ גבוה-
האם מערכת ערפול היא חובה-להשקעה בנוף של מלון?
שאלות נפוצות
כמה מקום צריכה מערכת גינון ערפל?
מערכות ערפל מתרחבות מקו זרבובית בודד לאורך שביל גן ועד לרשת מרובת -אזורים המכסה כיכר שלמה או שביל על שפת האגם. מרווח הזרבובית וקיבולת המשאבה מותאמים לאזור המטופל במהלך שלב התכנון.
האם מערכת ערפל מרטיבה את הקרקע או משטחים סמוכים?
כאשר צוין נכון, גודל הטיפות (1-10 מיקרון) עדין מספיק כדי להתאדות באוויר לפני ההגעה לקרקע, כך שהמשטחים נשארים יבשים בתנאי הפעלה רגילים.
האם מערכת ערפל יכולה לפעול כל השנה-?
כֵּן. בקיץ, הוא בדרך כלל מתוכנן להתקרר בשעות שיא החום; בעונות קרירות יותר, זה יכול לפעול בתדירות נמוכה יותר עבור לחות ואפקט חזותי. מערכות באקלים קפוא דורשות חורף.
במה שונה מערכת ערפל ממזרקה?
מזרקה נעה ומציגה מים כתכונה נוזלית. מערכת ערפל מחלקת מים לטיפות מיקרו-טיפות, מייצרת ערפל במקום מים זורמים - עם יתרונות נוספים של קירור, לחות ו-שליטה באבק.
האם Nebufly יכולה להתאים אישית מערכת לפרויקט ספציפי?
כֵּן. Nebufly מספקת תמיכה בעיצוב ספציפי-לפרויקטים, כולל תכנון אפקט-ערפל, פריסת חרירים, גודל משאבה ותכנות בקרה, המותאמת למאפייני הנוף, האקלים והשימוש המיועד של כל אתר.
